Речник на термините за леене под налягане на пластмаса

Няколко речник на термини, свързани с дизайна на пластмасови части, изработването на форми и леене под налягане на пластмаса.

Антистатичен агент: Добавка, използвана за премахване или намаляване на статичното електричество от повърхността на пластмасовата част.

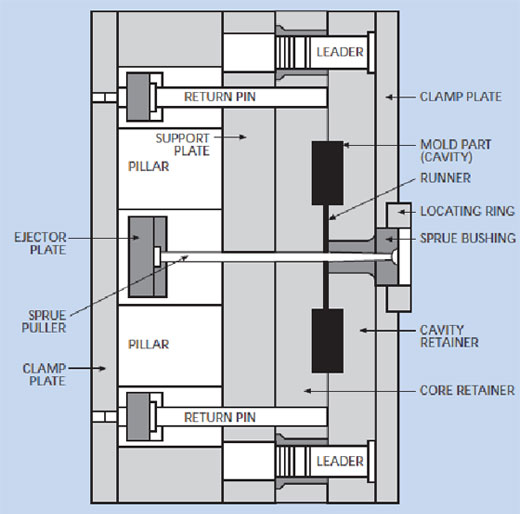

Опорна плоча: Плоча, използвана като опора за блока с кухина на пластмасови шприцформи, направляващи щифтове, втулки и др.

Boss: Изпъкналост върху пластмасова част, предназначена за добавяне на здравина, улесняване на подравняването, осигуряване на закрепване и др.

Кухина: Пространството вътре в шприцформата, в която се инжектира материалът.

Затягаща плоча: Плоча, монтирана към пластмасова форма и използвана за закрепване на матрицата към плоча.

Коинжекционно формоване: Специален многостранен процес на инжектиране, при който кухината на матрицата първо се запълва частично с една пластмаса, а след това се инжектира втори изстрел, за да се капсулира първият изстрел.

Охлаждащ канал: Канали, разположени в тялото на шприцформа, през които циркулира охлаждаща среда, за да се контролира температурата на повърхността на матрицата.

Цикъл: Пълната последователност от операции в процеса за завършване на един комплект отливки. Цикълът се взема в точка от операцията и завършва, когато тази точка бъде достигната отново.

Отваряне при дневна светлина: Максималното разстояние между неподвижните и движещите се плочи на скобата в напълно отворено положение.

Direct Gate: Ликерът, който се подава директно в кухината на шприцформата.

Гранене: Степента на стесняване на страничната стена на кухината на матрицата или ъгълът на просвет, предназначен да улесни отстраняването на части от пластмасова шприцформа.

Ежекторни щифтове: щифтове, които се избутват в кухина на матрицата отзад, когато матрицата се отваря, за да изтласкат готовата част от формата. Knockout pins е друг речник.

Връщащи щифтове на ежектора: Издатини, които избутват модула на ежектора назад, когато шприцформата се затваря. Повърхностните щифтове и обратните щифтове са други речници на термини.

Семейна форма: Форма с множество кухини, при която всяка от кухините образува една от съставните части на сглобена завършена част.

Вентилатор: Вентилатор, използван за намаляване на концентрациите на напрежение в зоната на вратата чрез разпространение на отвора върху по-широка площ. По-малко изкривяване на частите обикновено може да се очаква от използването на този тип порта.

Flash: Допълнителна пластмаса, прикрепена към отливка, обикновено по линията на разделяне на матрицата.

Линия на потока: Маркировки, видими върху готовите елементи, които показват посоката на потока на стопилката в пластмасовата шприцформа.

Белези от потока: Вълнообразна повърхност върху формована част, причинена от неправилен поток на стопилката в шприцформата.

Gate: отвор, през който стопилката навлиза в кухината на матрицата.

Молпа за горещо пускане: Форма, в която плъзгачите са изолирани от охладените кухини и се поддържат горещи. Горещите форми правят части, които нямат скрап.

Налягане на инжектиране: Натискът върху челната страна на инжекционния винт или цилиндъра при инжектиране на материал в матрицата.

Изтриване: Турбулентен поток в стопилката, причинен от малък затвор или когато тънък участък бързо става по-дебел.

Приспособление: Инструмент за задържане на части от възел по време на производствения процес.

Избиващи щифтове: Пръчка или устройство за избиване на готова част от пластмасов калъп.

Устройство за контрол на температурата на матрицата: Спомагателно оборудване, използвано за контрол на температурата на матрицата. Някои устройства могат както да затоплят, така и да охлаждат шприцформата. Друг речник, наречен охладители, охлаждайте само формата.

Подвижна плоча: Валката на машина за леене под налягане, която се движи от хидравличен цилиндър или механичен превключвател.

Форма с множество кухини: Форма за шприцване с две или повече отпечатъци за оформяне на готови елементи в един машинен цикъл.

Формуване от няколко материала: Инжектирането на два или три материала, последователно, в една форма по време на един цикъл на формоване. Машината за леене под налягане е оборудвана с два-три пластиатора.

Дюза: Метален нос с куха сърцевина, завинтен в инжекционния край на пластификатора. Дюзата съответства на вдлъбнатината във формата. Тази дюза позволява траРазнос на стопилката от пластификатора към плъзгащата система и кухините.

Опаковка: Запълването на кухината на матрицата или кухините възможно най-пълно, без да причинява прекомерно напрежение върху шприцованите форми или да причинява появата на светкавици върху готовите части.

Линия на разделяне: На завършена част тази линия показва къде се срещнаха двете половини на матрицата, когато бяха затворени.

Pinpoint Gate: Ограничена врата с диаметър 0,030 инча или по-малко, тази порта е често срещана при горещи форми.

Задържаща плоча: Плочата, върху която се монтират разглобяеми части, като кухини на матрицата, изхвърлящи щифтове, направляващи щифтове и втулки по време на леене под налягане.

Runner: Каналът, който свързва литника с отвора за прехвърляне на стопилката към кухините.

Кратко действие: Неуспех да се запълни напълно пластмасовата шприцформа или кухините на матрицата.

Капацитет на удара: По принцип на базата на полистирол, това е максималното тегло на пластмасата, която може да бъде изместена или инжектирана с един ход на инжектиране. Обикновено се изразява като унции полистирол.

Свиване: Разликите в размерите между формована част и действителните размери на матрицата.

Странични пръти: Свободни части, използвани за носене на един или повече щифтове за формоване и се управляват извън пластмасовата форма.

Щифтове за странично изтегляне: Издатини, използвани за изрязване на отвор в посока, различна от линията на затваряне на матрицата, и които трябва да бъдат изтеглени, преди детайлът да бъде изхвърлен от шприцоващата форма.

Форма с единична кухина: Форма, която има само една кухина и произвежда само една завършена част на цикъл.

Марка за мивка: Плитка вдлъбнатина или трапчинка на повърхността на завършена част, създадена от свиване или ниско запълване на кухината.

Втулка за леене: Вложка от закалена стомана в шприцформата, която приема дюзата за пластификатор и осигурява отвор за прехвърляне на стопилката.

Sprue Gate: Проход, през който стопилката тече от дюзата към кухината на матрицата.

Sprue Lock: Частта от смолата, задържана в кладенеца за студено уплътнение чрез подрязване. Тази ключалка се използва за издърпване на лея от втулката при отваряне на матрицата. Самата ключалка на литника се изтласква от пластмасовата шприцформа чрез изхвърлящ щифт.

Лижник: Отворът за подаване, осигурен при шприцоване между дюзата и кухината или системата от плъзгачи.

Комплектови форми: Две или повече форми от подобен тип, които са разположени една зад друга, за да позволят производството на допълнителни части по време на цикъл.

Плоча за снемане: Плоча, която отстранява формована част от щифтове на сърцевината или силови тапи. Пластината за стрипер се пуска в действие чрез отваряне на пластмасовата шприцформа.

Врата за разделителна способност: Малък подвижен зъб с приблизително същата дебелина като формования елемент, но обикновено перпендикулярен на частта за лесно отстраняване.

Разстояние между свързващите прътове: Пространството между хоризонталните свързващи прътове на машина за леене под налягане. По принцип това измерване ограничава размера на формите, които могат да бъдат поставени между вратовръзките и в машината за леене под налягане.

Подрязване: Изпъкналост или вдлъбнатина, която пречи на изтеглянето от твърда форма от две части.

Затвор на клапана: Тип порт, при който щифт се задържа във вратата или канала чрез пружинно напрежение. Тъй като ходът на инжектиране се движи напред, тази врата притиска пластмасата в плъзгача. Когато това нарастване на налягането е достатъчно за преодоляване на напрежението на пружината, щифтът след това се избутва назад (издърпва) и бързата декомпресия на стопилката запълва кухината с изключително висока скорост.

Вентилационен отвор: Плитък канал или отвор в кухината, за да позволи на въздуха или газовете да излизат, докато стопилката запълва кухината.

Изкривяване: Този термин означава изкривяване на размерите в формован обект.

Линия на заваряване: Марки, видими върху завършена част, направени от срещата на два фронта на потока на стопилка по време на леене под налягане.
